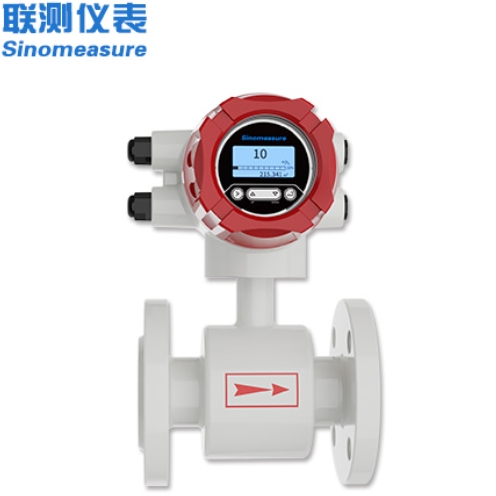

聯測品牌 DN200、PN=1.6MPa 流量監測裝置技術說明

一、產品概述

聯測品牌 DN200、PN=1.6MPa 流量監測裝置是一款專為工業管道設計的流量計量設備，適用于公稱直徑 200mm、公稱壓力 1.6MPa 的工況環境。該裝置采用先進的傳感技術和信號處理算法，可實現高精度、高穩定性的流量監測，廣泛應用于水處理、化工、能源、食品等行業。


二、技術參數

1. 公稱通徑：DN200（200mm）
2. 公稱壓力：PN=1.6MPa
3. 測量介質：液體（如水、油品、化工液體等）
4. 測量精度：±0.5%FS（滿量程）
5. 重復性：±0.2%
6. 輸出信號：
   • 4-20mA 電流信號
   • 脈沖信號
   • RS485 通訊（支持 Modbus 協議）
7. 供電電壓：220VAC 或 24VDC
8. 工作溫度：-10℃～55℃
9. 防護等級：IP65（防塵防水）
10. 材質：
    • 傳感器：316L 不銹鋼（耐腐蝕）
    • 殼體：碳鋼噴塑（防銹）

三、產品特點

1. 高精度測量：采用差分式傳感器和數字信號處理技術，有效抑制干擾，確保測量精度。
2. 寬量程比：量程比可達 1:100，適應不同流量范圍。
3. 壓力適應性強：1.6MPa 公稱壓力，適用于高壓工況。
4. 耐腐蝕設計：316L 不銹鋼傳感器，適用于腐蝕性介質。
5. 安裝便捷：法蘭連接方式，符合國際標準，安裝方便。
6. 智能診斷：內置自診斷功能，可實時監測傳感器狀態，故障報警。
7. 遠程通訊：支持 RS485 通訊，可接入 PLC、DCS 等控制系統，實現遠程監控。

四、應用場景

• 水處理行業：原水、循環水、污水流量監測。
• 化工行業：酸、堿、溶劑等化工液體流量計量。
• 能源行業：燃油、燃?xì)饬髁勘O(jiān)測。
• 食品行業：牛奶、飲料等食品液體流量控制。
• 制藥行業：藥液、注射用水流量計量。

五、安裝與維護

1. 安裝要求：
   • 管道前后需保證足夠直管段（建議前 10D，后 5D，D 為管道直徑）。
   • 安裝位置應避免振動、電磁干擾。
   • 法蘭連接需保證密封性，防止泄漏。
2. 維護保養：
   • 定期檢查傳感器表面是否有污垢，必要時進行清洗。
   • 檢查接線端子是否松動，確保電氣連接可靠。
   • 每年進行一次校準，確保測量精度。

六、售后服務

• 質保期：12 個月（自發貨之日起）。
• 技術支持：提供 7×24 小時在線技術支持。
• 校準服務：可提供返廠校準或現場校準服務。
• 配件供應：長期供應原廠配件，確保設備長期穩定運行。

七、注意事項

• 禁止在爆炸性環境中使用非防爆型產品。
• 禁止超壓使用，避免損壞設備。
• 禁止私自拆卸傳感器，否則可能導致測量誤差或設備損壞。
• 如需特殊定制（如防爆型、高溫型），請聯系聯測技術部門。

八、典型應用案例

• 某水務集團：采用聯測 DN200 流量監測裝置對原水管道進行流量計量，精度達到±0.3%，穩定運行 3 年無故障。
• 某化工企業：在酸堿管道上安裝聯測流量計，耐腐蝕性能優異，有效降低了維護成本。
• 某食品廠：用于牛奶流量監測，符合食品級衛生要求，確保生產安全。

如需進一步了解產品詳情或技術參數，請聯系聯測官方客服或授權經銷商。
